高壓局放屏蔽室：
應用：適用于電纜、開關柜、變壓器、互感器等局部高壓放電試驗或沖擊試驗，電子產品質量檢測，精密儀器防護等場所。實驗等級在10kV～1000kV之間。
性能：
1、接地電阻：R≤0.5Ω(或R≤1Ω)
2、絕緣電阻：≥500MΩ
3、屏蔽效能：0.5MHz～1MHz≥60dB
工藝：

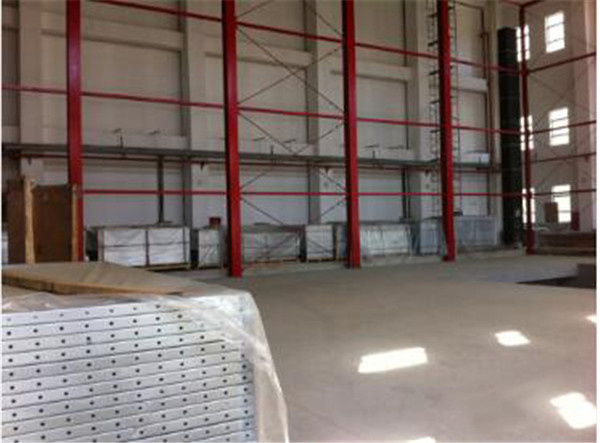

1、用T型鋼做支撐骨架，屏蔽層采用鍍鋅鋼板、鍍鋅沖孔板或者鋼網制作。
2、合理設計電纜地溝布局。
3、控制觀察室配各高透光率屏蔽觀察窗。
4、屏蔽門一般采用電動氣密平移式無檻屏蔽門，方便被試品及運輸車輛通過。大門可手動/自動控制(電氣互鎖)，門外設有試驗警燈。大門采用變頻調速、PLC程序控制，觸摸屏操作，平移平穩無噪聲，具有防夾安全功能。手動屏蔽小門方便人員進出。
5、供電、電話、網線、空調及電氣安全系統連鎖均由各類濾波器接入。
6、屏蔽大廳設置蜂窩狀通風波導窗進行通風換氣，要求風阻小、風效高，屏蔽性能與大廳相同。并在人員操作區域配備空調。
7、隔音處理，滿足聲級試驗要求。

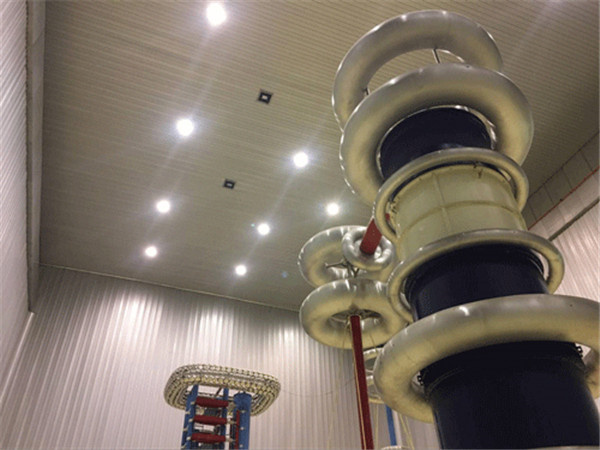

8、裝修：墻面采用0.6mm厚鍍鋁鋅板，穿孔率小于4%。在屏蔽吸音板背面填充帶玻纖袋保護的玻璃棉吸聲材料并固定;頂面采用穿孔鍍鋁鋅板或者微孔鋁扣板;地面水泥回填并做環氧自流平處理。
